常見電工電氣符號匯總
作為一名電工電氣的從業者，看圖是我們必備的基本功，因此各種電器件在電路圖里怎么表示，或者分析電路圖紙時，都需要我們對器件符號了如指掌。因此牢牢記住每一個電路符號表示什么意思，又顯得那么地重要。
只要我們記住每一個電子元器件的符號，每個元器件的電氣性能，我們就能分析電路解決故障，設計電路轉化成產品。

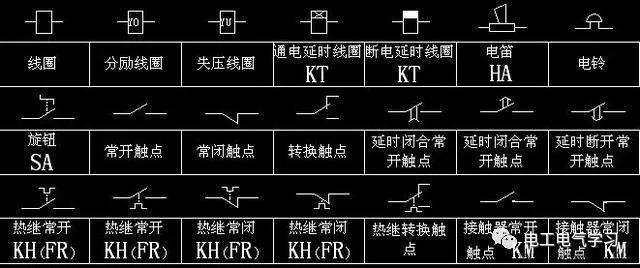

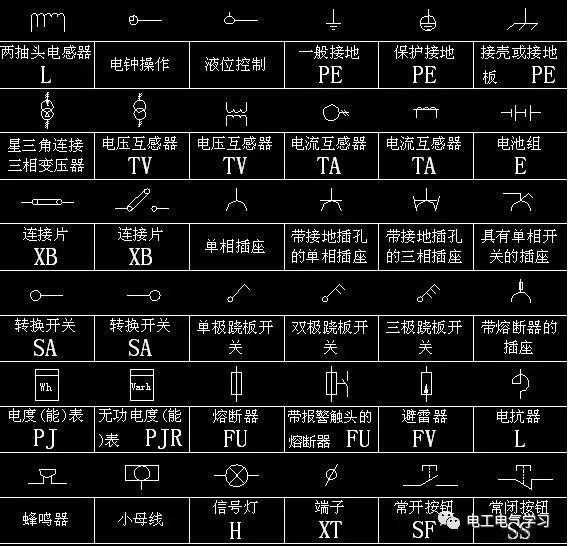

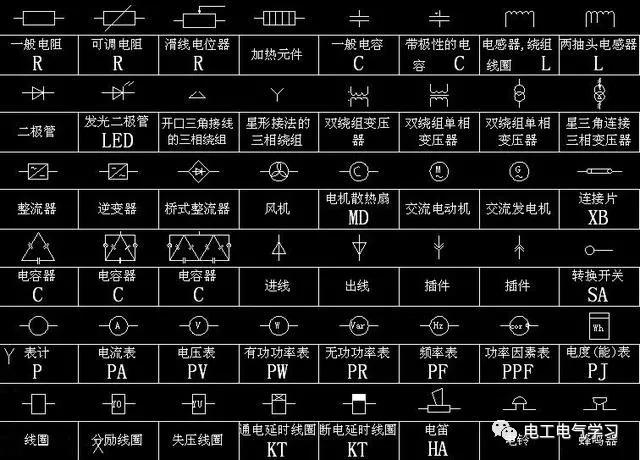

下面我們就來看看常用元器件的電氣符號。
電路符號比較多，不是所有的符號都是我們常用的，因此盡可能多的記我們常見的符號也是可以的，比如弱電里常見的：電阻、電容、電感、變壓器、二極管、三極管、變壓器；
強電里常見的：電機、變壓器、按鈕、表頭、地線、燈、線圈等。
文章來源：電工電氣學習
